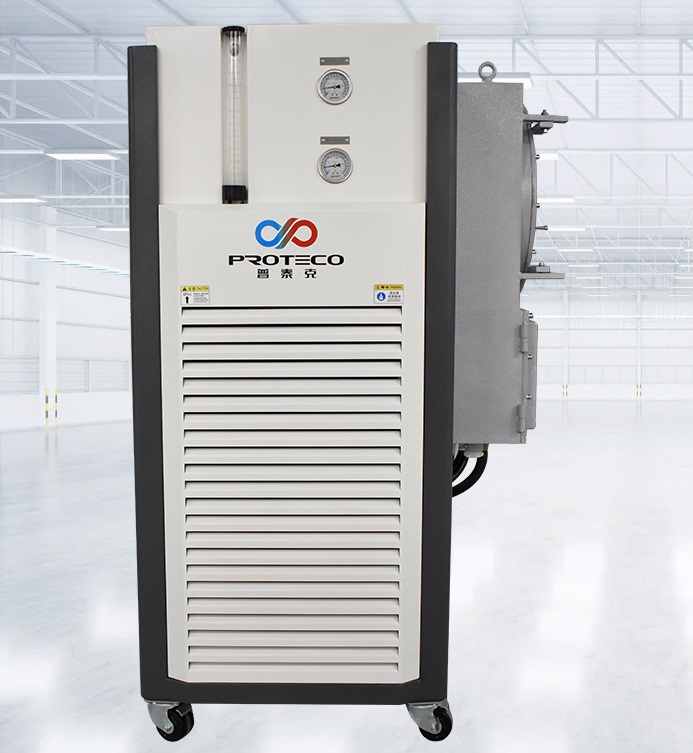

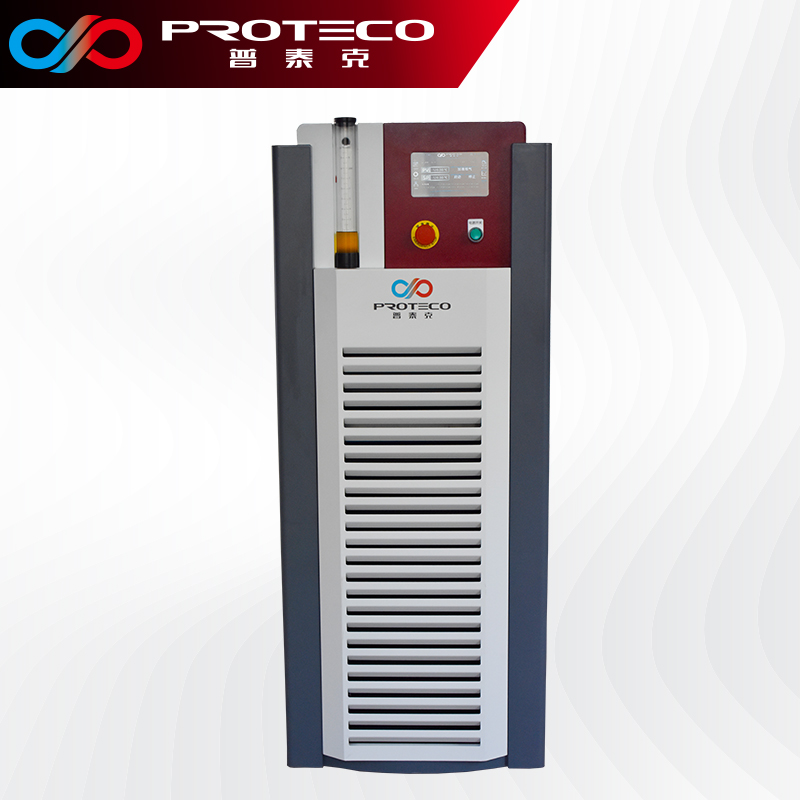

工艺过程恒温系统

简要描述：工艺过程恒温系统导热介质温度反馈PT100 （进口温度、出口温度），控物料设备包含物料温度传感器。

产品型号：PTHC
产品产地：上海
更新时间：2024-02-27
访问量：3080

产品咨询联系我们

产品分类

相关新闻

详细介绍

工艺过程恒温系统

型号

PTHC-B2.5

PTHC-B3.5

PTHC-B5.5

PTHC-B7.5

PTHC-B10

PTHC-B15

PTHC-B25

PTHC-B35

制冷加热方式

制冷：蒸汽压缩式制冷，加热：电加热

主要应用

本产品适用于需要快速加热和降温的外部应用，对玻璃反应釜、金属反应釜、生物反应器等进行升降温、恒温控制，材料测试，尤其适合在反应过程中有需热、放热过程控制。

温度范围

-25~ 200°C

加热功率 kW

2.5

3.5

5.5

7.5

制冷量 kW

20℃

2.5

3.5

5.5

7.5

-5℃

1.3

2.7

4.2

6.3

7.5

11.7

18.3

-20℃

0.8

1.6

2.5

3.8

4.5

循环泵流量 m³/h

1.2

1.5

1.8

2.5

5.5

12.5

循环泵扬程 m

控制系统

PLC控制器，智能PID控温模块，可自动精确控制和实时显示温度

控温模式

设备出口温度控制/物料温度控制

通信协议

配置RS485通讯接口，Modbus RTU 协议

外部输入

外置测温传感器端口（标配PT100）、USB数据接口

温度反馈

设备导热介质温度反馈PT100 （进口温度、出口温度），控物料设备包含物料温度传感器

温控精度

介质温度

±0.5℃

物料温度

±1℃

人机界面

7寸触摸屏，中文显示，操作简便、显示直观，可显示、记录温度曲线和测试数据

警报功能

设备运行状态实时显示，故障信息自动诊断，多项报警保护：电源故障、循环泵热过载、压缩机热过载、制冷压力过高、制冷压力过低、过流、超温、温度模块故障、传感器故障等保护功能。

循环管路

材质：SUS304，采用全密闭式结构设计

制冷剂

R404A

接口尺寸

G1/2

G3/4

DN32

DN40

水冷型

型号

型号后缀W

流量

0.6m³/h

0.9m³/h

1.3m³/h

1.8m³/h

2.4m³/h

3.5m³/h

6m³/h

9m³/h

水温

以上流量根据水温25℃计算得出，冷却水进水温度应不高于35℃，不低于7℃，否则将影响设备正常运行。

压力

2~4.5bar

接口尺寸

G1/2

G3/4

DN32

DN40

外型尺寸(水）cm

60×45×120

75×55×145

85×55×145

95×70×155

120×85×175

外形尺寸 (风）cm

75×55×145

85×55×145

95×70×155

120×85×175

145×95×185

180×150×205

外壳材质

冷轧板喷塑（可选配SUS304材质）

电源

ph/v/Hz

1/220/50

3/380/50

机组配电功率

4.5kW

6kW

8.5kW

11kW

15kW

22kW

35kW

50kW

选配一

可选配一托多机型，单台设备可多路输出，带多路负载，每路可实现独立控温。

选配二

防爆设计（正压防爆型号后缀Exp，隔离防爆型号后缀Exd）
