PTHC动态温度控制系统

简要描述:PTHC动态温度控制系统主要应用于反应釜高精度温度控制,以及材料测试中的温度条件模拟,拥有宽广的温度范围和强劲的升降温速率。

  • 产品型号:PTHC
  • 产品产地:上海
  • 更新时间:2024-06-05
  • 访  问  量:6383

详细介绍

PTHC动态温度控制系统主要应用于反应釜高精度温度控制,以及材料测试中的温度条件模拟,拥有宽广的温度范围和强劲的升降温速率。该系列可提供 -80-250℃的温度控制范围,配套反应釜,特别适用于快速放热和吸热的化学反应试验。特别适用于新能源汽车电池包的性能测试,流速大,确保外部系统快速换热;自润滑磁耦合循环泵,适用于各类试验要求,并可延长使用寿命。配套彩色触摸屏,指尖轻松完成操作,可直接显示多种参数,包括设备自身性能参数和外部控制参数。

PTHC动态温度控制系统的技术参数

型号 PTHC-A25 PTHC-A35 PTHC-A55 PTHC-A75 PTHC-A100 PTHC-A150 PTHC-A250 PTHC-A350W PTHC-A500W
制冷加热方式 制冷:蒸汽压缩式制冷,加热:电加热
主要应用 本产品适用于需要快速加热和降温的外部应用,夹套反应釜、热沉温度的控制,制药行业中的低温蒸馏、精馏、萃取等设备中。
温度范围  -10°C~ 200°C(空载)
加热功率 kW 2.5 3.5 5.5 7.5 10 15 25 35 50
制冷量 kW  20℃ 2.5 3.5 5.5 7.5 10 15 25 35 50
-5℃ 1.4 2 3.2 4.2 6.1 8.5 14 20 28
循环泵流量 L/min 20 30 30 50 50 90 140 200 300
循环泵扬程  bar 2 2 2 2 2.5 2.5 2.5 2.5 3
控制系统 PLC控制器,智能PID控温模块
控温模式 设备出口温度控制/设备出口温度与反应物料温度的温差控制,选配:物料温度控制
通信协议 MODBUS RTU 协议  RS 485接口
外部输入 外置测温传感器端口、USB数据接口
温度反馈 设备导热介质温度反馈PT100 (进口温度、出口温度),控物料设备包含物料温度传感器
温控精度 介质温度 ±0.5℃
反应物料 ±1℃
制冷配件 压缩机 泰康全封闭活塞压缩机 艾默生谷轮涡旋压缩机
膨胀阀 丹佛斯/艾默生热力膨胀阀
电磁阀 卡士妥/艾默生/丹佛斯电磁阀
蒸发器 丹佛斯/高力/宝得板式换热器

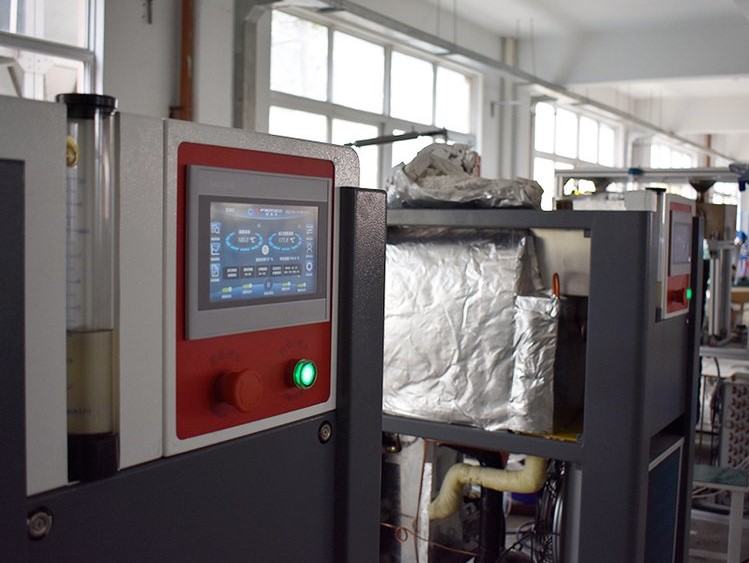

操作面板 7英寸彩色触摸屏,温度曲线显示、记录
安全防护 具有自我诊断功能;多项报警保护:循环泵故障、压缩机过热、压力过高、压力过低、过流、超温、缺相、相序等保护功能
密闭循环系统 整个系统为全密闭系统,高温时不会有油雾、低温不吸收空气中水份,系统在运行中不会因为高温使压力上升,低温自动补充导热介质。
制冷剂 R404A

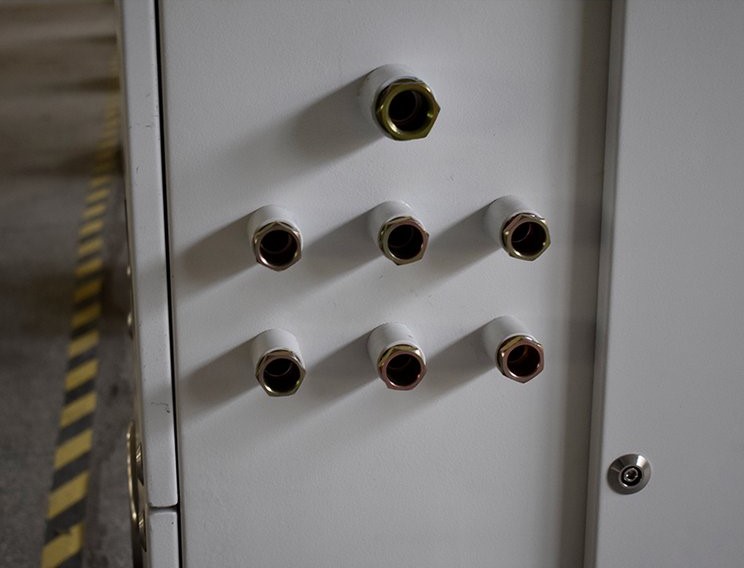

接口尺寸 G1/2 G3/4 G3/4 G1 G1 G1 DN32 DN40 DN50
水冷型
水温 20℃
型号 型号后缀W
流量 0.6m³/h 0.9m³/h 1.3m³/h 1.8m³/h 2.4m³/h 3.6m³/h 6m³/h 8.5m³/h 12m³/h
压力 2bar~4bar
接口尺寸 G3/8 G1/2 G3/4 G3/4 G1 G1 DN32 DN32 DN40
外型尺寸(水)cm 60×50×120 80×55×130 80×55×130 100*55*155 100*70*155 100*70*155 120*80*190 150*100*190 150*100*190
外形尺寸 (风)cm 60×50×120 80×55×130 100*55*180 100*55*180 100*70*180 100*70*180 150*100*190 220*150*225 255*150*225
外壳材质 冷轧板喷塑(可选配SUS304材质)
电源 ph/v/Hz 1/220/50 3/380/50
机组配电功率 4kW 6kW 8.5kW  11kW 15kW 24kW 35kW 50kW 74kW
选配连接管路 金属保温管、氟胶管、硅胶管
选配 可选配高温至300℃型号后缀H
选配 可选配一托多机型,单台设备可多路输出,带多路负载,每路可实现独立控温。
选配 高低温一体机可选配防爆型(正压防爆型号后缀PEX,隔爆防爆型号后缀DEX)
备注
1、以上制冷量参数基于冷却水进水温度25℃,风冷为环境温度25℃。
2、本公司保留更改上述参数而不另行通知的权力。
