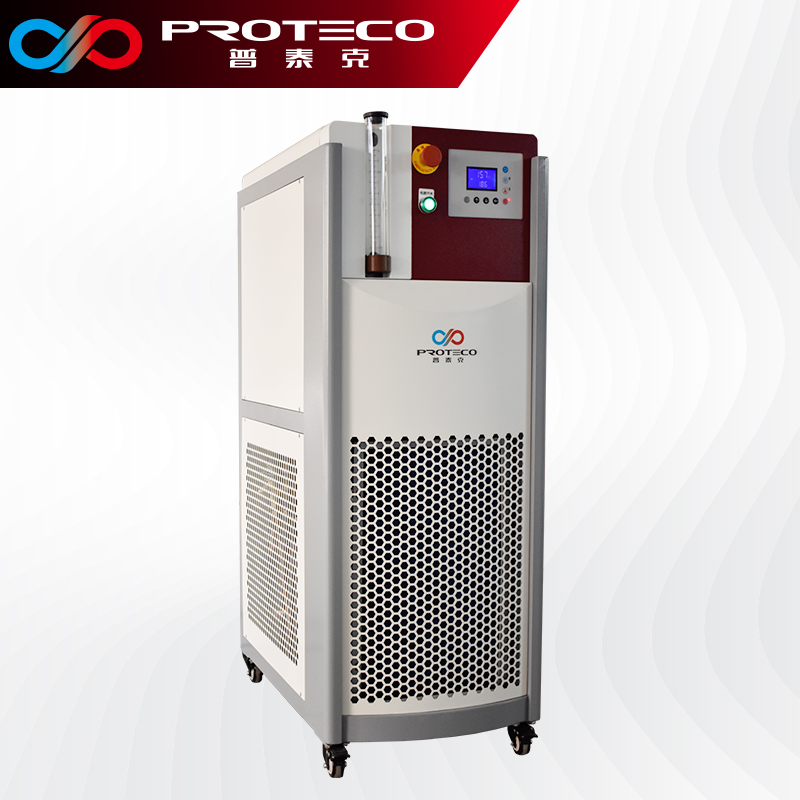

PTXH高低温控制循环器

简要描述:PTXH系列高低温控制循环器/高低温循环器主要应用于高压反应釜、中试生产不锈钢反应釜、双层玻璃反应釜、夹套反应釜、微通道反应器、反应装置、组合化学等冷热源动态恒温控制以及制药行业中的低温蒸馏、精馏、萃取等设备中。

  • 产品型号:PTXH
  • 产品产地:上海
  • 更新时间:2024-02-27
  • 访  问  量:4872

详细介绍

特点:
  1、采用磁耦合高温循环泵,杜绝系统泄漏风险、密封好,流速大,确保设备能更快为外部系统换热
  2、只有管路里面的介质参与循环控温、降低了导热介质的参与量,提升了系统高低温控温的响应速度。
  3、配备按键液晶屏,显示重要的温度参数,简洁清楚,一目了然。
  4、设计多组通讯数据接口,可轻松接入各类通讯网络。
  5、合理的布局:经常操作均在设备正前方,管路连接均在设备后方,数据接口设置在设备侧边。
  6、标配为风冷型,无需外接水源,安装操作简单;水冷型,散热效率稳定,不受环境温度影响。
  7、考虑到化工客户需要,可按照客户设备放置区域定制隔离防爆和正压防爆机型。
  8、单台设备可多路输出,带多路反应釜、反应器负载,每路可实现独立控温。节省空间。


  技术参数:

型号

PTXH-A~C

制冷加热方式

制冷:蒸汽压缩式制冷,加热:电加热

温度范围

-40°C~ 250°C(可升级低温-80℃,高温至300℃)(空载)

控温精度

控制介质温度±0.5℃ ;  控制反应物料温度±1

 控温模式

控循环介质温度

 控制系统

单片机控制板,液晶按键操作屏

加热功率

2.5kw~50kw

压缩机

泰康全封闭活塞压缩机

美国艾默生谷轮涡旋压缩机

膨胀阀

丹佛斯/艾默生热力膨胀阀

电磁阀

卡士妥/艾默生/丹佛斯电磁阀

蒸发器

丹佛斯/高力/宝得板式换热器

制冷量(20℃)

2.5kw~50kw

循环泵

耐高低温磁力密封泵

循环泵流量

20L/min~300L/min

循环泵压力

2bar~3bar

通信协议

MODBUS RTU 协议  RS 485接口

 外部输入

外置温度传感器端口、USB数据接口

 配电功率

4kW ~74kW

 外壳材质

静电喷涂镀锌板/不锈钢304

选配连接管路

金属保温管or氟胶管or硅胶管





设备优点





1.全密闭系统高温时不产生油雾、低温不吸收空气水份,

系统在运行中不会因为高温使压力上升,低温自动补充导热介质。

  1. 安全防护功能:具有自我诊断功能;多项报警保护:循环泵故障、

压缩机过热、压力过高、压力过低、过流、超温、缺相、相序等保护功能

拓展升级

  1. 一拖多:单台设备可多路输出,带多路负载,每路独立控温,节省空间

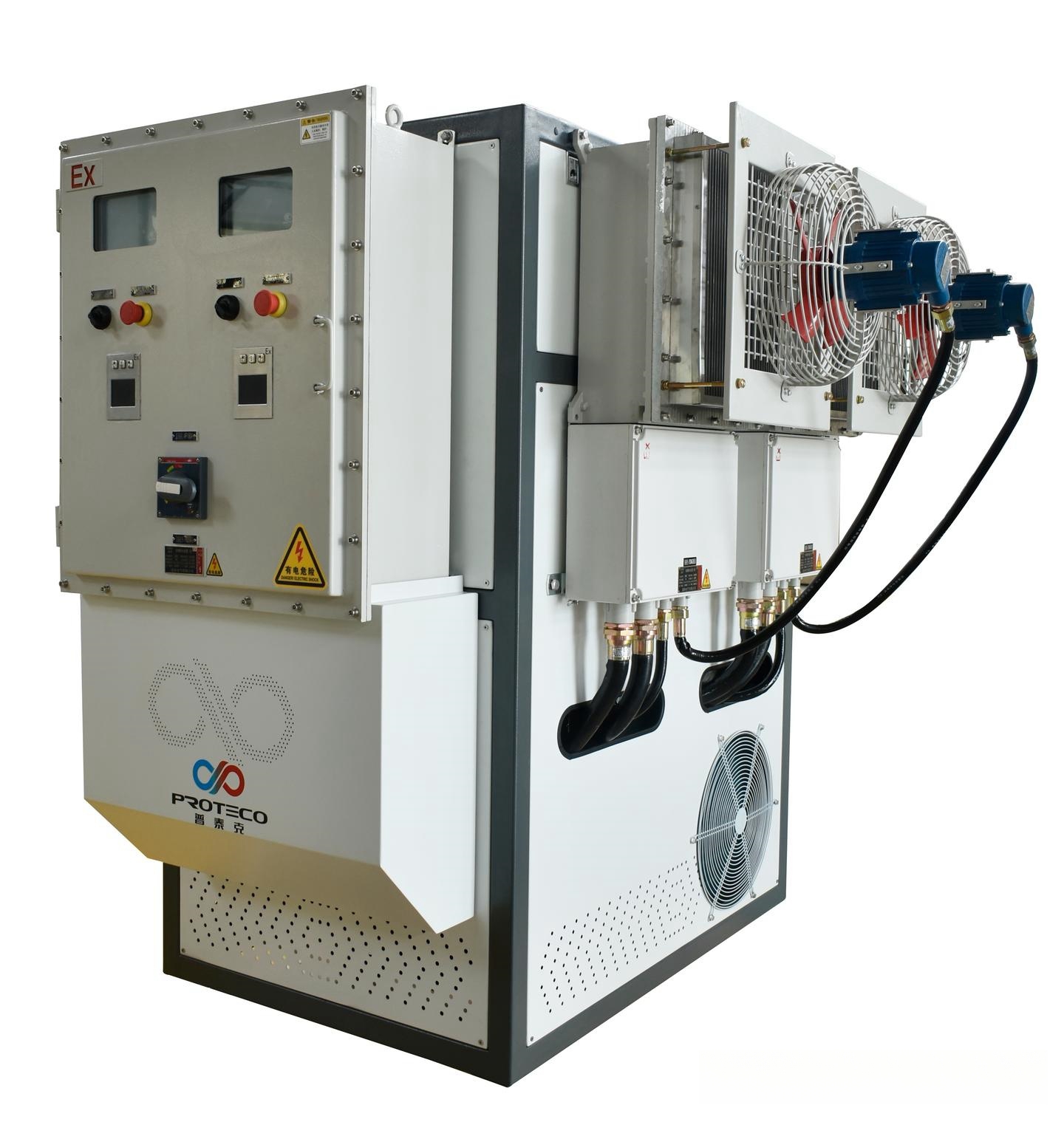

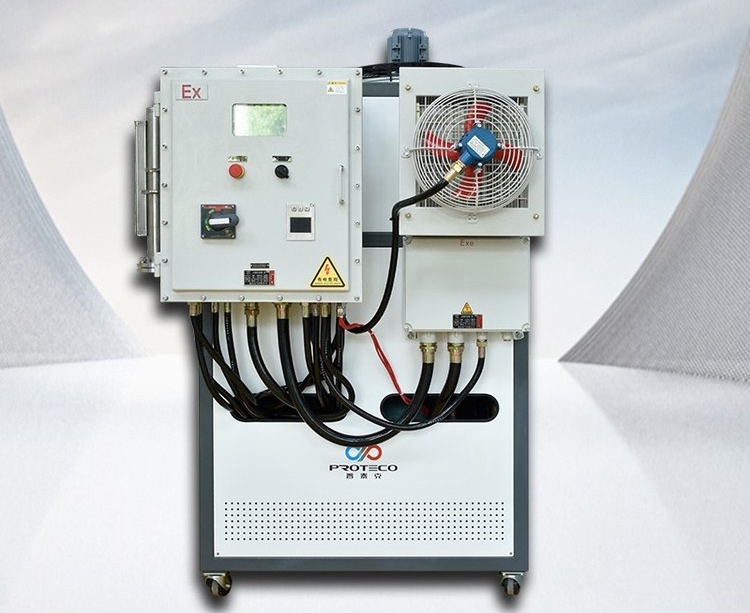

定制防爆:可升级为正压防爆或者隔爆防爆



  结构组成通常包括以下几个主要部分:
  1、外壳:外壳是循环器的主体框架,通常由金属材料制成,具有良好的耐高低温性能和结构强度,用于保护内部组件并提供稳定的工作环境。
  2、加热系统:加热系统是实现高温控制的核心部分,通常由加热元件、传感器和温度控制器组成。加热元件可以是电加热器、加热棒或者加热胆等形式,通过向循环器提供热源来升温。传感器用于监测循环器内部的温度变化,并将数据传输给温度控制器。温度控制器根据传感器反馈的温度信号,控制加热元件的功率输出,以实现准确的温度控制。
  3、冷却系统:冷却系统用于降低循环器的温度到较低的水平。它通常由压缩机、冷凝器、蒸发器和循环泵组成。压缩机负责压缩制冷剂使其升温,然后通过冷凝器释放热量,使制冷剂变为液体状态。蒸发器将液体制冷剂转化为气体状态,吸收热量以降低循环器的温度。循环泵用于将制冷剂循环推送到各个组件之间,以实现连续的循环工作。

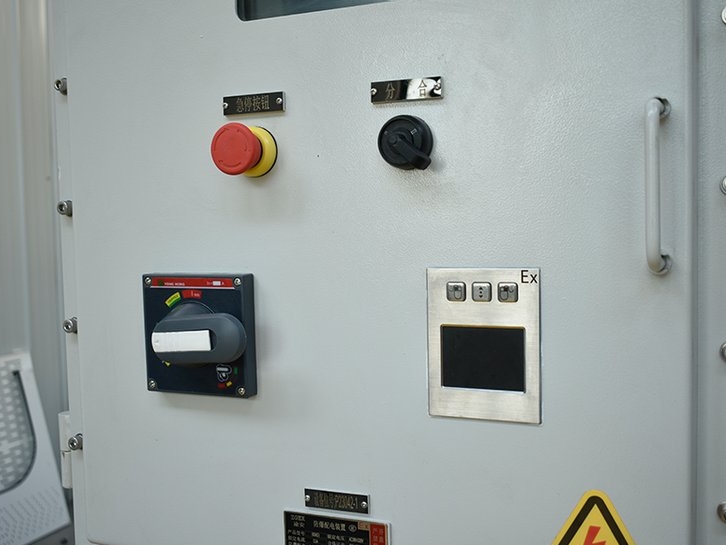

  4、控制面板:控制面板位于循环器的外壳上,包含了各种操作控制按钮、指示灯、显示屏以及温度设定和调节功能等。通过控制面板,用户可以方便地设置所需的温度范围、监测温度变化、调整工作模式等。
  5、内部隔离结构:循环器内部通常具有合理的隔离结构,以避免高温或低温对其他元件的影响,并提供稳定的温度环境。这些隔离结构可以包括热屏蔽材料、隔热层、风道设计等。
